v26.01: Verstehen des Workflow Canvas

Der Workflow Canvas ist der primäre Arbeitsbereich zum Entwerfen, Testen und Ausführen von Workflows.

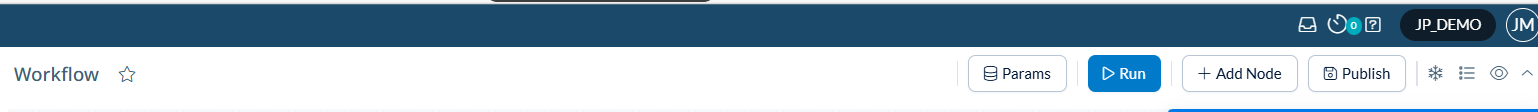

Steuerelemente der Ebene-2-Kopfzeile

Die Kopfzeile der Ebene 2 bietet Schnellzugriffssteuerungen zur Verwaltung und Interaktion mit Ihrem Workflow:

Feld	Beschreibung
Workflow-Name mit Stern-Symbol	Zeigt den Namen des Workflows an. Klicken Sie auf den Stern, um den Workflow für den schnellen Zugriff zu den Favoriten hinzuzufügen.
Kontext Mitgliederabzeichen	Zeigt die Auswahl von Dimensionen an, die für den gesamten Arbeitsablauf gelten (Beispiel: 2025Y- 2025, SX200- Smartphones). Klicken Sie auf die Abzeichen, um die Auswahl zu ändern.
v26.04: Params	Öffnet das Feld Globale Parameter auf der rechten Seite. Zeigt den Bereich Automatisierte Parameter (Zeit, Konto, Ausführungsdatum, Ausführungszeitraum, Ausführungsbenutzer) und Benutzerparameter an, in dem Benutzer benutzerdefinierte Parameter mit den Eigenschaften Name, Typ, Quelle und Wert definieren können.
v26.02: Schaltfläche "Ausführen	Führt den Workflow aus. Wird mit blauem Hintergrund und Abspielsymbol angezeigt. Wird während der Ausführung deaktiviert. Öffnet vor der Ausführung ein Popup-Fenster für die Mitgliederauswahl, das die Auswahl mehrerer Mitglieder pro Dimension ermöglicht.
+ Knoten hinzufügen	Öffnet das Dialogfeld Knoten hinzufügen, um neue Knoten in den Workflow einzufügen.
Veröffentlichen	Speichert alle Workflow-Änderungen, einschließlich Canvas-Layout, Knotenkonfigurationen und Verbindungen.
Schema Toggle	Schaltet die Schema-Ansicht auf der Arbeitsfläche ein und zeigt Strukturinformationen über Knoten und Beziehungen an.
Listenansicht Toggle	Wechselt zwischen der Canvas-Ansicht und der Listenansicht (tabellarische Darstellung aller Knoten).
v26.02: Umschalten zwischen Ansichts- und Bearbeitungsmodus	Schaltet zwischen Bearbeitungsmodus und Ansichtsmodus um. Workflows werden standardmäßig im Bearbeitungsmodus geöffnet. Bearbeitungsmodus: Wählen Sie Knoten aus, um den Seitenbereich für die Konfiguration zu öffnen, ziehen Sie Knoten, um sie neu zu positionieren, fügen Sie Knoten hinzu, löschen Sie sie, kopieren Sie sie, erstellen oder löschen Sie Verbindungen, und führen Sie den Arbeitsablauf aus. Ansichtsmodus: Wählen Sie Knoten aus, um Konfigurationsfenster im schreibgeschützten Modus zu öffnen, das Canvas-Layout und die Verbindungen zu betrachten und zu vergrößern/verkleinern. Es ist nicht möglich, Knoten zu ziehen, Verbindungen zu ändern, Knoten hinzuzufügen/löschen/zu kopieren oder den Workflow auszuführen. Eine Warnung wird angezeigt, wenn Sie bei ungespeicherten Änderungen vom Bearbeitungsmodus in den Ansichtsmodus wechseln.

Verstehen von Kontextmitgliedern

In der Kopfzeile der Ebene 2 werden Abzeichen für Kontextmitglieder angezeigt, die die für den gesamten Workflow geltende Auswahl von Dimensionen anzeigen. Diese Abzeichen stellen die Vereinigung des dimensionalen Kontexts aller konfigurierten Knotenpunkte dar.

Format: dimension-member (Beispiel: 2025Y- 2025, SX200- Smartphones)

Um Kontextmitglieder zu ändern:

Klicken Sie auf das Abzeichen für Kontextmitglieder in der Kopfzeile der Ebene 2.
Wählen Sie verschiedene Mitglieder aus.
Änderungen werden an alle relevanten Knoten im Workflow weitergegeben.

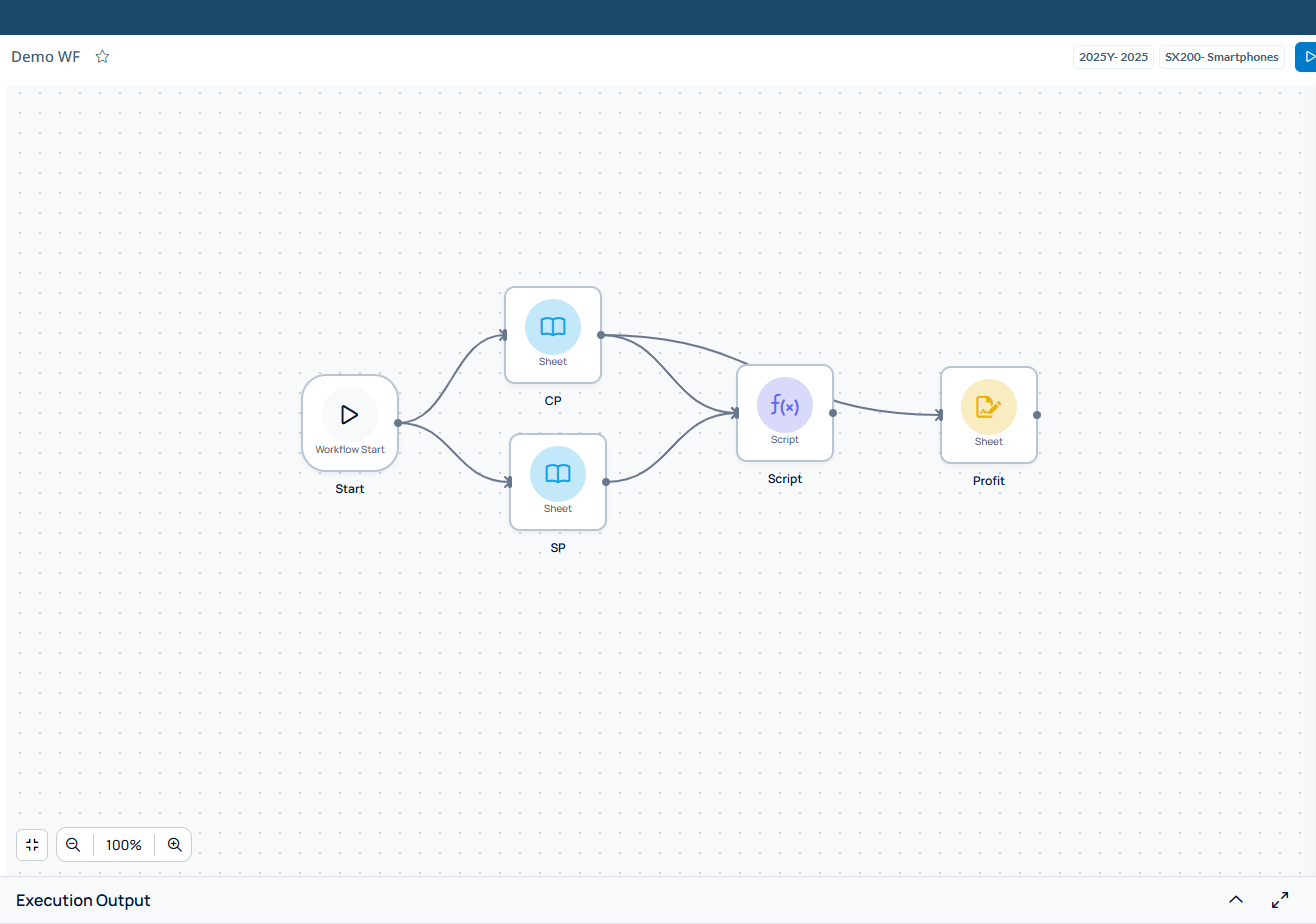

Canvas-Bereich

Der Canvas-Bereich ist der Arbeitsbereich, in dem Sie Workflows erstellen und ausführen.

Es enthält verschiedene Knoten und Verbindungen, die den Datenfluss definieren:

Startknoten: Beginnt den Workflow.
Knoten lesen: Bringt Daten ein (aus einem Blatt, einer Tabelle usw.).
Transfrom Node: Wendet Skripte, Mappings oder SQL-Abfragen an, um Daten umzuwandeln.
Schreibknoten: Speichert die verarbeiteten Daten an einem Zielort.
v26.05: Regelsatzknoten: Führt Datenaktionen und Konsolidierungsvorgänge im Rahmen eines Workflow-Laufs aus.
Konnektoren Linien, die Knoten miteinander verbinden und die Richtung des Datenflusses anzeigen.
Name des Knotens: Etiketten, die Sie jedem Knoten zur einfachen Identifizierung zuweisen.

So bleibt die Leinwand übersichtlich und zeigt den Fluss von Anfang bis Ende.

Canvas-Steuerelemente (unten links)

Verwenden Sie die Canvas-Steuerelemente, um Ihre Workflow-Ansicht einfach zu navigieren und zu verwalten:

An den Bildschirm anpassen: Zeigt den gesamten Workflow im sichtbaren Bereich an.
Suchen Findet bestimmte Knoten oder Elemente anhand ihres Namens.
Prozentualer Zoom: Zeigt die aktuelle Zoomstufe an (z. B. 100 %). Sie können anklicken, um einen bestimmten Prozentsatz einzugeben.
Vergrößern Erhöht die Vergrößerung der Leinwand stufenweise.
Verkleinern: Verringert die Canvas-Vergrößerung schrittweise.

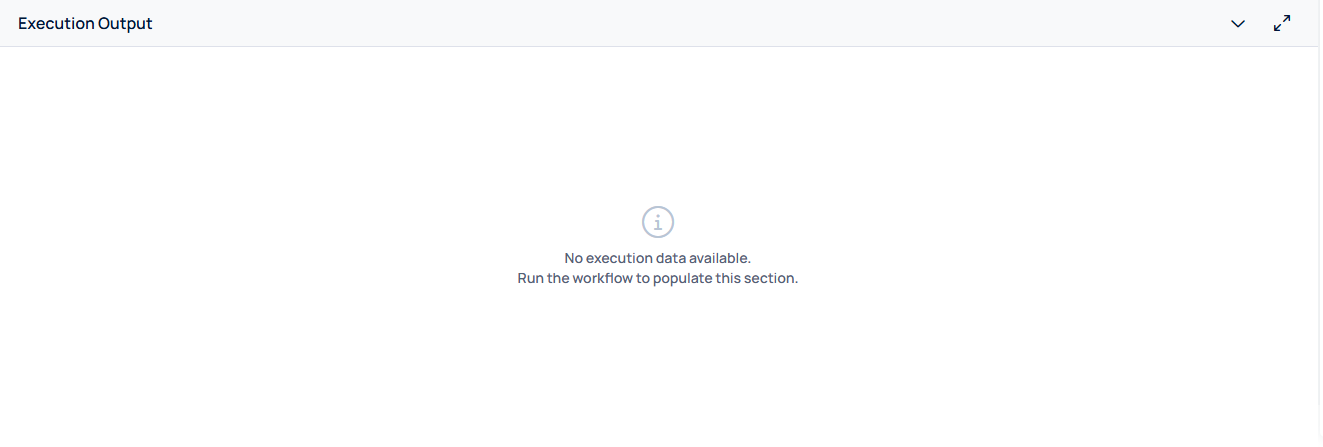

Ausführungsausgabe

Der Abschnitt Ausführungsausgabe befindet sich am unteren Rand des Canvas.

Sie zeigt die Ergebnisse der Workflow-Ausführung auf den folgenden Registerkarten an:

Registerkarte Daten: Zeigt verarbeitete Daten im JustPerform-Gitterformat an (500 Zeilen Standard).
Registerkarte Nachricht: Zeigt mit Zeitstempel versehene Ausführungsprotokolle mit Knotennamen, Nachrichtentyp und Details.

Arbeitsablauf-Detailbereich

Auf der rechten Seite befindet sich der Bereich Workflow-Details.

Sie zeigt bearbeitbare Workflow-Eigenschaften an:

{{name}} Workflow-Kennung (muss eindeutig sein).
Beschreibung Kontextbezogene Informationen über den Zweck des Workflows.
Funktionsbereich Organisatorischer Standort (editierbar über Dropdown).

v26.03: Wenn ein Benutzer einen neuen Workflow erstellt, wird der Detailbereich automatisch geschlossen, nachdem er Erstellen ausgewählt hat. Beim Öffnen eines bestehenden Workflows bleibt der Detailbereich standardmäßig geschlossen. Die Benutzer öffnen es erneut über die Option Schema in der Kopfzeile L2.
