Blattdetails: Layout

Der Bereich „Layout“ bietet eine visuelle Darstellung der aktuellen Anordnung von Feldern und Kennzahlen in Zeilen, Spalten und Filtern im Blatt. Das Blattlayout wird je nach Auswahl für den Layouttyp unterschiedlich angezeigt.

Standardmäßig ist das Blattlayout auf Standard festgelegt. Dem Blatt können mehrere Achsen innerhalb eines Bereichs sowie mehrere Bereiche selbst hinzugefügt werden.

Um mehrere Bereiche zu erstellen, muss die Option Mehrere Bereiche zulassen im Bereich „Abmessungen“ aktiviert sein. Gemeinsam genutzte Abmessungen werden durch die Link-Schaltfläche neben ihnen gekennzeichnet. Jedes Dimension kann auf die gemeinsame Achse verschoben werden; Kennzahlen können sich jedoch nicht in einer gemeinsamen Achse befinden. Das Feldlayout kann über den Layouttyp ausgewählt werden, und die Abmessungen müssen dann entsprechend angepasst werden, um Blätter und Berichte zu erstellen. Die gemeinsam genutzte Achse und der Filter werden unter dem Layouttyp angezeigt, und die nicht gemeinsam genutzte Achse wird darunter, in Bereiche unterteilt, angezeigt.

Layouttyp

Der Layouttyp umfasst:

• Standardlayout: Anwendbar auf Blätter mit nur einem Bereich.
• Gemeinsame Zeilenachse und gemeinsame Spaltenachse: Für Blätter mit mehreren Bereichen.

Ziehen Sie Abmessungen und Kennzahlen per Drag und Drop zwischen Zeilen, Spalten und Filtern, um die gewünschte Layoutkonfiguration zu erreichen.

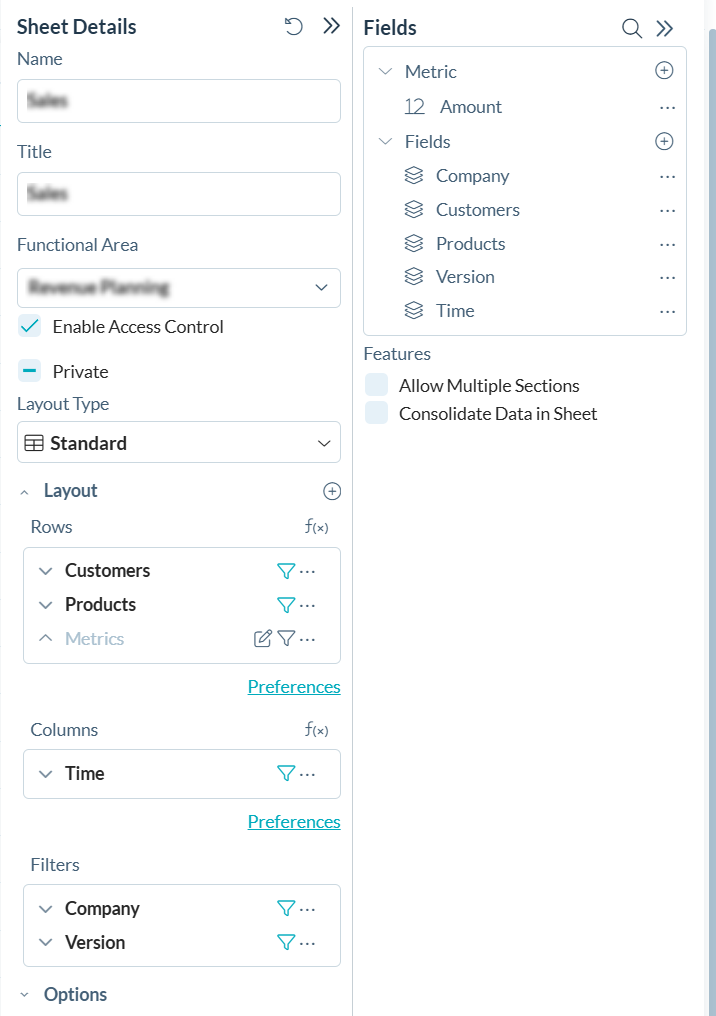

Standardlayout

Im Standardlayouttyp enthält das Blatt nur einen Bereich. Hier können die Abmessungen in Zeilen, Spalten und Filter angeordnet werden.

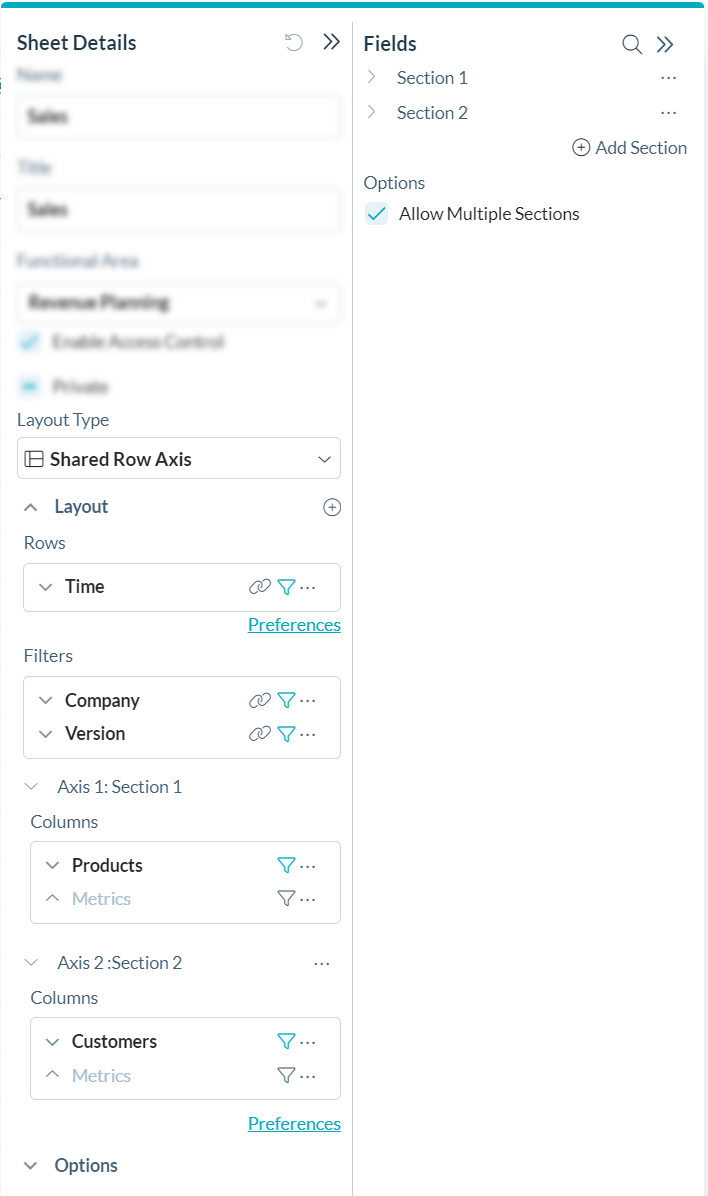

Gemeinsame Zeilenachse

Wenn mehrere Achsen oder Bereiche in einem Blatt zulässig sind, bedeutet der Achsenlayouttyp „Gemeinsame Zeilenachse“, dass die Zeilen in den Achsen/Bereichen gemeinsam genutzt werden. Bei mehreren Bereichen kann jeder Bereich unterschiedliche Abmessungen und Kennzahlen aufweisen. Wie bei der gemeinsamen Achse sind die Abmessungen für den gleichen Bereich ebenso gleich. Ein Bereich kann mehrere Achsen haben. Die Achse, zu der der Bereich gehört, kann durch den Achsennamen als Achse N identifiziert werden: Bereich M, wobei N die Anzahl der Achsen und M den Abschnitt angibt, zu dem die Achse gehört. Beispiel, Achse 2: Bereich 1(1) bedeutet, dass Achse 2 zu Bereich 1 gehört; ebenso Achse 4: Bereich 2(1) bedeutet, dass Achse 4 zu Bereich 2 gehört und daher die in Bereich 2 enthaltenen Abmessungen aufweisen wird. Die Abmessungen aus jedem Bereich werden in der Reihenfolge der Bereichserstellung angezeigt.

Wenn mehrere Achsen oder Bereiche in einem Blatt zulässig sind, gibt der Layouttyp Gemeinsame Zeilenachse an, dass die Zeilen in den Achsen/Bereichen gemeinsam verwendet werden. Bei mehreren Bereichen kann jeder Bereich unterschiedliche Abmessungen und Kennzahlen aufweisen. Bei gemeinsam genutzten Achsen sind die Abmessungen für denselben Bereich identisch. Ein Bereich kann mehrere Achsen haben. Die zu einem Bereich gehörende Achse kann durch den Achsennamen als Achse N identifiziert werden: Bereich M, wobei N die Nummer der Achse und M der Bereich ist, zu dem die Achse gehört.

Zum Beispiel:

• Achse 2: Bereich 1 bedeutet, dass Achse 2 zu Bereich 1 gehört.
• Achse 4: Bereich 2 bedeutet, dass Achse 4 zu Bereich 2 gehört und die in Bereich 2 enthaltenen Abmessungen aufweist.

Die Abmessungen aus jedem Bereich werden in der Reihenfolge der Bereichserstellung angezeigt.

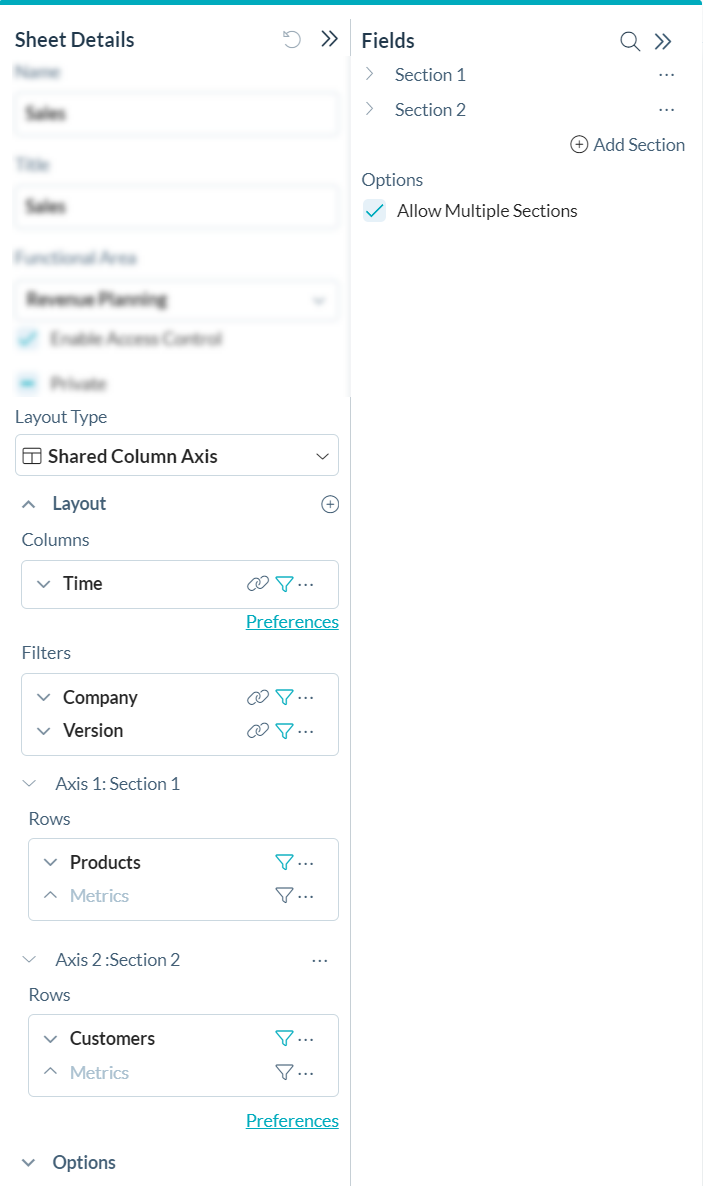

Gemeinsame Spaltenachse

Wenn mehrere Achsen oder Bereiche in einem Blatt zulässig sind, gibt der Layouttyp Gemeinsame Spaltenachse an, dass die Spalten in den Bereichen gemeinsam verwendet werden. Jeder dieser Bereiche kann unterschiedliche Abmessungen und Kennzahlen aufweisen. Die Abmessungen aus jedem Bereich werden in der Reihenfolge der Bereichserstellung angezeigt.

Achse hinzufügen

Mit der SchaltflächePlus neben Layout können Sie einem Bereich des Blatts eine Achse hinzufügen. Die Option zum Hinzufügen einer Achse ist aktiviert, wenn der Layouttyp auf Gemeinsame Zeilenachse oder Gemeinsame Spaltenachse festgelegt ist. Wenn Sie auf die Option klicken, mit der Sie einem Blatt mit mehreren Bereichen eine Achse hinzuzufügen, können Sie einen Bereich auswählen.

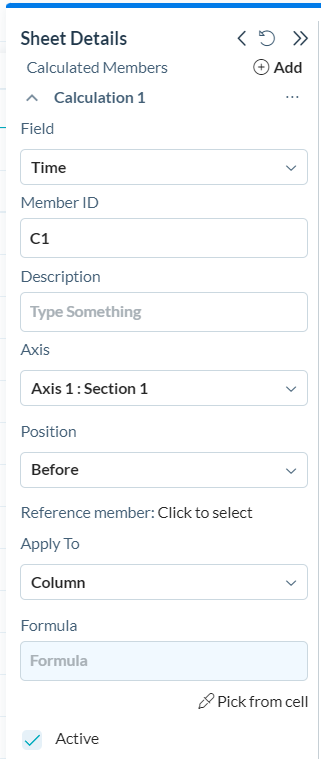

Berechnete Elemente

Durch Klicken auf die Funktionsschaltfläche neben Zeilen oder Spalten können berechnete Elemente in Zeilen oder Spalten erstellt werden. Wenn Sie darauf klicken, öffnet sich ein Fenster mit Berechnungsdetails, in dem Berechnungen hinzugefügt und im Blatt erstellt werden können.

Wenn eine neue Berechnung erstellt wird, erscheint der Berechnungsname als Berechnung 1, Berechnung 2 usw. im Titel der Berechnung. Die Details der Berechnung können wie folgt konfiguriert werden:

Dimension: Wählen Sie das Dimension oder die Kennzahl, auf dem/der die Berechnung basiert, aus der Dropdown-Liste aus.

Element-ID: Die Element-ID für die Berechnung wird automatisch als C1, C2 usw. generiert. Diese kann bearbeitet werden.

Bezeichnung: Hier kann eine Textberechnung der Bezeichnung hinzugefügt werden. Dies ist für die Erstellung der Berechnung nicht zwingend erforderlich.

Achse: Wählen Sie aus der Dropdown-Liste die Achse aus, auf der die Berechnung erstellt werden soll. Diese Option wird nur angezeigt, wenn der Layouttyp Gemeinsame Zeilenachse oder Gemeinsame Spaltenachse ist.

Position: Wählen Sie aus der Dropdown-Liste aus, wo die Berechnung auf der gewählten Achse erscheinen soll. Wenn Anfang oder Ende ausgewählt ist, wird die Berechnung am Anfang bzw. am Ende der Achse angezeigt. Wenn Davor oder Danach ausgewählt ist, muss ein Referenzelement ausgewählt werden. Wenn das Referenzelement mehrmals im Blatt angezeigt wird, wird die Berechnung auch so oft angezeigt.

Referenzelement: Wählen Sie die Elemente für das zu Beginn der Berechnungserstellung ausgewählte Dimension für die Positionen Davor oder Danach aus.

Gilt für: Sie können wählen, ob die Berechnung in Zeilen oder Spalten erstellt wird. Standardmäßig erfolgt diese Auswahl beim Klicken auf die Funktionsschaltfläche, entweder aus Zeilen oder Spalten. Wenn diese Auswahl geändert wird, werden auch die Abmessungen am Anfang der Berechnung aktualisiert.

Formel: In diesem Textfeld wird die Logik angezeigt, die bei der Erstellung der Berechnung verwendet wurde. Die Logik wird in Blattzellen erstellt.

Aus Zelle auswählen: Die in Blattzellen erstellte Logik wird mit dieser Option ausgewählt und im Formelfeld aktualisiert.

Aktiv: Mit diesem Kontrollkästchen können Sie die Berechnung aktivieren oder deaktivieren.

Einstellungen

Mit Einstellungen können Anwender Dimension- und Kennzahleigenschaften, die Reihenfolge ihrer Anzeigen und die Kopfzeilennamen anzeigen. Wenn Sie auf die Option Einstellungen für Zeilen oder Spalten klicken, werden die aktuell angezeigten Eigenschaften zusammen mit ihren Details (der Anzeigename der Eigenschaft und die Feldeigenschaft) angezeigt.

Darüber hinaus können Sie über die Option Liste aktualisieren weitere Eigenschaften hinzufügen oder vorhandene Eigenschaften ändern. Wenn Sie darauf klicken, werden in der Liste alle Abmessungen und ihre zugehörigen Eigenschaften angezeigt, die als Mehrfachauswahl ausgewählt werden können. Für ein Dimension ist die ID-Eigenschaft erforderlich.

Die Anwender können auch Kennzahleigenschaften wie Datentyp, Kennzahltyp, Formel und verknüpfte Abmessungen auswählen. Der Anzeigename für die Eigenschaft kann durch Klicken auf die Option Name bearbeiten neben der jeweiligen Eigenschaft bearbeitet werden. Die Reihenfolge der Einstellungen kann durch Drag und Drop von Eigenschaften in der gewünschten Reihenfolge geändert werden.

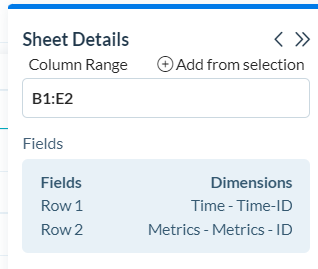

Bereich festlegen

Wenn die Option Bereich festlegen aktiviert ist, können Anwender Auswahlen für Feldelemente direkt aus dem Blatt hinzufügen. Sie kann für Zeilen oder Spalten ausgewählt werden. Wenn „Bereich festlegen“ aktiviert ist, wird die Einstellung für diese Achse wie abgebildet angezeigt. Von hier aus kann der Bereich für die Elemente, die in das Blatt eingetragen werden sollen, mit der Option Aus Auswahl hinzufügen ausgewählt werden. Aus dem Bereich heraus kann die Eigenschaft, die in Zeilen oder Spalten angezeigt wird, über den Bereich Abmessungen aktualisiert werden.

Elemente auswählen

Durch Klicken auf Filter können Anwender Elemente für die Abmessungen oder Kennzahlen auswählen. Es stehen Optionen zur Auswahl mehrerer Elemente, zur Auswahl von Kontextelementen und zur Auswahl von Elementbeziehungen wie abhängigen Elementen, Blattelementen usw. zur Verfügung.

Kontextelemente sind Elemente, die im Funktionsbereich bereits ausgewählt wurden. Sie können mit der Dropdown-Liste zur Feldauswahl aus der Kopfzeile der Ebene 2 des Blattes aktualisiert werden.

Operationen auf Feldern

Klicken Sie auf die Ellipse neben dem Dimension, um auf die folgenden Optionen zuzugreifen:

• Entfernen: Entfernt das Dimension.
• In Zeilen verschieben: Überträgt das Dimension in Zeilen.
• In Spalten verschieben: Verschiebt das Dimension in Spalten.
• Zu Filtern verschieben: Verschiebt das Dimension zu Filtern.
• Nach oben verschieben: Bewegt das Dimension um eine Position nach oben.
• Nach unten verschieben: Bewegt das Dimension um eine Position nach unten.
• Einstellungen: Anwender können Einstellungen für Zeilen und Spalten bearbeiten, neu anordnen und zurücksetzen, sodass das Blattlayout flexibel an ihre Einstellungen angepasst werden kann. Einstellungen steuern die Eigenschaften der angezeigten Abmessungen und deren Anzeigereihenfolge. Mit den Einstellungen können Anwender auch den Zeilen-/Spaltennamen ändern, der in der Kopfzeile der Blattzellen angezeigt wird.

{b}Hinweis: Die Dimension-ID ist eine obligatorische Eigenschaft und muss immer als Einstellung ausgewählt werden.

Mehr dazu erfahren Sie im Artikel Abmessungen.
